今、半導体業界で起きていることは、過去30年の「ムーアの法則（高集積化）」の延長線上にはない。私たちは、物理法則そのものがビジネスの限界を規定する「ポスト・ムーア時代」の入り口に立っている。Soitec社が2026年1月に発表した戦略資料「AI Substrates: The Infrastructure Solution」が突きつける衝撃の事実は、「どれほど優れたAIモデルを作っても、それを動かすインフラが物理的に崩壊しつつある」ということだ。この壁を穿つ唯一の手段が「光（フォトン）」であり、その実装の要が「CPO（Co-Packaged Optics）」だ。本稿はLIF Tech編集部がSoitecの戦略資料を独自分析したレポートだ。
第1章：「電子の壁」——AIデータセンターはなぜ熱で自壊するのか

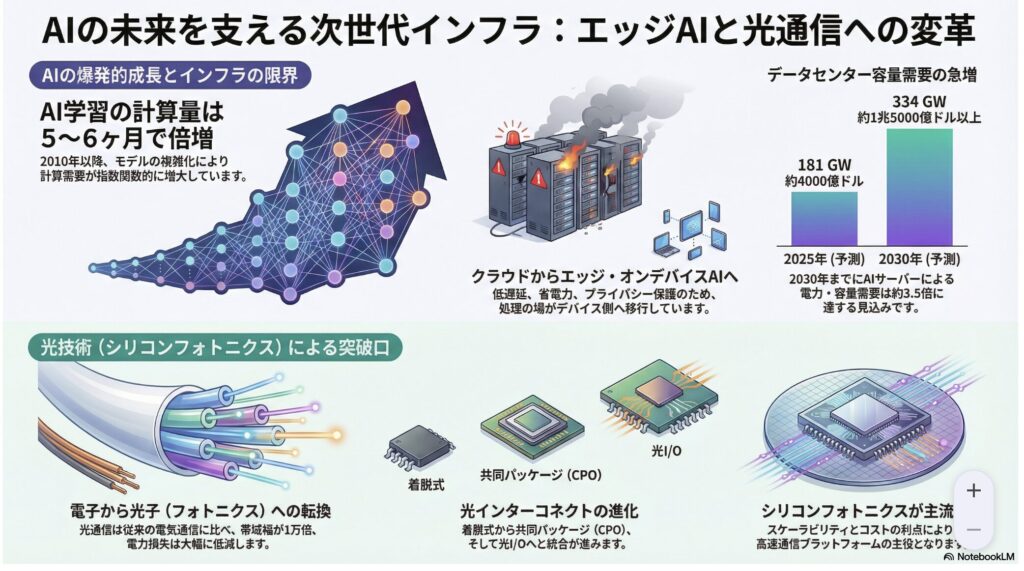

生成AIの爆発的な普及により、データセンターの消費電力はもはや「節電」で解決できるレベルを超えている。Soitecの予測によれば、2030年にはAIサーバーだけで156GW——中規模国家の総発電量を超える電力が必要になる。データセンター全消費電力の約30%が、単にデータを「移動させる」ためだけに浪費されている。銅線で100Gbpsを超える高速通信を行うと、信号はわずか数センチで消失する。
ボトルネックは「演算」ではなく「データの移動」
なぜこれほど電力がかかるのか。その正体は演算ではなく「データの移動」にある。AIの学習は、数万個のGPUが互いに膨大なデータをやり取りしながら進む。現在の技術では、この通信を「銅線（電気信号）」で行っている。電気信号（電子）は銅線を通る際、電気抵抗によって必ず「熱」を生む。通信速度が上がるほど、この発熱は指数関数的に増大し、信号は劣化する。これが「電子の壁（Electron Wall）」だ。
電子の壁には2つの物理的限界がある。第一に信号損失のジレンマ——銅線で100Gbpsを超える高速通信を行おうとすると、信号はわずか数センチで消えてしまう。GPUの処理能力がいくら上がっても、その出口である「配線」が渋滞し、熱で溶けそうになっている。第二に電力の無駄——現在、データセンターの全消費電力の約30%が、単にデータを「移動させる」ためだけに浪費されている。演算性能を上げるほど、移動コストが跳ね上がる構造的矛盾だ。
「電子の壁」は半導体企業だけの問題ではない。日本のデータセンター事業者・クラウド事業者・通信キャリアにとっても直接的な問題だ。AIワークロードを受け入れるインフラの電力・冷却コストが2030年に向けて急増する中で、CPOへの対応を先手で進めた事業者が「AI時代のインフラ覇権」を握る。
第2章：CPO（Co-Packaged Optics）——「電子」を捨て「光子」に命運を託す
「電子の壁」を突破する唯一の解は、情報の運び役を「電子」から「光子（フォトン）」に変えることだ。光には「熱を持たない」「長距離でも劣化しない」「極めて速い」という特性がある。
プラガブル（外付け）からCPO（内蔵）への大転換
従来のプラガブル方式では、光モジュールをサーバー端（フェイスプレート）に外付けし、チップ（ASIC）から基板端まで銅線でデータを送っていた。この数cm〜十数cmの銅線が最大の電力浪費源で、100Gbps超での信号劣化が深刻だった。モジュールサイズも大きく実装密度に限界があった。
CPO（Co-Packaged Optics）は光エンジンをメインチップと同じパッケージ内に「相乗り」させる。電気信号が走る距離を15〜20cmから「数mm」に短縮し、消費電力を従来比50%以上削減する。1パッケージあたりの通信容量をテラビット級に拡大し、半導体の「中身そのもの」を光ファイバーの直結口にする。
CPOは単なる部品の置き換えではない。「半導体パッケージの実装概念そのものを書き換える」パラダイムシフトだ。電気信号距離は従来比99%短縮、消費電力は50%以上削減、1パッケージ通信容量はテラビット級に拡大する。
| 比較軸 | 銅線（電気） | プラガブル光 | CPO（光内蔵） |
|---|---|---|---|
| 電気信号距離 | チップ全体（数十cm〜） | チップから端まで（10〜20cm） | 数mm（99%短縮） |
| 消費電力 | 最大（基準） | 中程度 | 従来比50%以上削減 |
| 通信速度上限 | 100Gbps程度で劣化 | 400Gbps〜1.6Tbps | テラビット級 |
| 発熱 | 深刻（信号劣化の主因） | 中程度 | 大幅低減 |
| 実装密度 | 低い | 中程度 | 極めて高い |
第3章：3フェーズのロードマップ——「光」がデータセンターの外から中へ浸透する
Soitecのロードマップは、光がデータセンターの隅々まで染み込んでいく過程を3段階で描き出している。
Phase 1（〜2026年）Scale Out・CPO Gen 1.0——「ラック間」の通信を光に置き換える：ラックとラック、サーバー筐体同士を繋ぐ数十メートル〜数キロの通信にCPOが導入される段階。既存のプラガブル方式をリプレースし、データセンター全体の電力効率を底上げする。インパクトは大きいが、まだ「外側」の変革だ。
Phase 2（2027〜2028年）Scale Up・Optical I/O——「ラック内部」がGPU同士が光で直結される最大の転換点：ラックの「内部」、つまりGPU同士を繋ぐ数メートルの通信が光に置き換わる。これを「Optical I/O（光入出力）」と呼ぶ。数万個のGPUが光の速さで直結され、物理的な距離を感じさせない「一つの巨大スーパーコンピュータ」として動作し始める。AIの学習効率はここで不連続な飛躍を遂げる。
Phase 3（2030年〜）Scale In・Photonics Interposer——「チップ内部」まで光が浸透する「光導体」の時代：ついに光はチップパッケージの「中」まで入る。複数のチップ（チップレット）を繋ぐインターポーザー自体が光回路になり、チップ内部のデータ移動まで光子が担う。もはや「半導体」という言葉より「光導体」と呼ぶのが相応しい時代が到来する。
Phase 2（2027〜2028年）が最大のターニングポイントだ。「ラック内のGPU間通信が光になる」とき、AIクラスターの設計思想が根本から変わる。今のうちにOptical I/O対応インフラへの投資計画を持っていない事業者は、2028年前後に競争力の断絶に直面するリスクがある。日本のデータセンター事業者にとって、このロードマップは「いつ設備投資を更新するか」の判断軸になる。
第4章：シリコン・フォトニクス——「5nm競争」を終わらせる新しい戦場
CPOを安く・大量に作るためのプラットフォームが「シリコン・フォトニクス」だ。通常、光部品を作るには高価な特殊材料（InP：リン化インジウム等）が必要だった。しかしシリコン・フォトニクスは、長年培ってきた「シリコンの製造ライン」をそのまま使って光の回路を作る。
| 優位性 | 内容 | インパクト |
|---|---|---|
| コスト | 既存シリコン工場の減価償却資産を活用 | 従来の光部品より劇的な低コスト化が可能 |
| ボリューム | 世界中のシリコンファブを稼働させられる | 爆発的なAI需要に応える「物量」を確保 |
| パッケージング | シリコン同士なので3D積層技術と親和性が高い | 高密度実装と組み合わせることで性能を倍増 |
| パフォーマンス | 1チップ上に数千の光路を高密度に集積 | テラビット級の帯域幅をシリコンサイズで実現 |
これからの半導体競争は「5ナノ、3ナノ」と微細化を競う段階から、「シリコンの上にいかに精密な光の道を作るか」という光回路の設計・製造能力の競争へと移行する。日本政府が推進するラピダス（2nmプロセス国産半導体）は「微細化競争」の文脈で語られることが多い。しかしSoitecのロードマップが示すのは、競争の主軸が「微細化（nm競争）」から「光統合（フォトニクス）」へシフトするという現実だ。日本の半導体戦略において、シリコン・フォトニクスへの投資比重をどう設計するかが2030年の競争力を決定的に左右する。
第5章：Soitecの「魔法の素材」——Photonics-SOIがなければNVIDIAも動かない
シリコン・フォトニクスを実現するためには、普通のシリコンウェハーでは不十分だ。ここでSoitec自身の戦略的優位が浮き彫りになる。Soitecが提供する「Photonics-SOI（Silicon on Insulator）」は、シリコンの層と絶縁体（酸化膜）の層をサンドイッチにした特殊なウェハーだ。酸化膜の層が「鏡」のような役割を果たし、光をシリコン層の中に閉じ込める。SoitecはこのSOIウェハー市場で世界市場の首位シェアを握っている。
NVIDIAのGPUを支えるBroadcomやMarvellといった巨人たちのCPOチップも、このSoitecの素材がなければその性能を発揮できない。AIの進化は、フランスのGrenoble近郊から出荷されるこの「魔法の円盤」に依存している。
Soitecの存在は「AIサプライチェーンの隠れた急所」を示している。米中の半導体摩擦においてTSMCが注目されたように、AIインフラの物理的基盤においてSoitecのようなウェハーメーカーが地政学的な重要性を持つ時代が来る。「AIの覇権はモデルではなく素材で決まる」という視点を持つことが、投資判断・調達戦略・技術ロードマップの設計において決定的に重要だ。
第6章：データセンターの解体——「コンポーザブル・インフラ」という未来形
CPOによる「光の神経網」が完成すると、データセンターの姿は根本から変わる。これを「ディスアグリゲーション（資源の分離）」と呼ぶ。これまでは一つのサーバーボックスの中にCPU・GPU・メモリ・ストレージを詰め込んでいた。なぜなら、それらを離すと銅線（電気）での通信が遅すぎて使い物にならなかったからだ。しかし光通信（CPO）なら、100メートル離れていても隣にあるのと変わらない。
| リソース | 現在（物理混在） | CPO後（コンポーザブル） |
|---|---|---|
| GPU | メモリ・CPUと同一筐体に強制配置 | GPUだけのラックに集約。光で任意接続 |
| メモリ | GPUボードに物理的に固定 | メモリプールとして独立。必要量を光スイッチで割り当て |
| ストレージ | サーバー内または近傍に設置 | ストレージプールとして分離。どこからでも光でアクセス |
| 冷却 | GPU発熱源の近くに冷却設備が必要 | GPU（熱源）と冷却を物理的に分離配置できる |
| 柔軟性 | ワークロードごとにサーバー構成を変更できない | 光スイッチで瞬時に「仮想スーパーコンピュータ」を再構成 |
「今日の学習にはGPUが1万個、メモリが100テラ必要だ」となれば、光のスイッチをカチッと切り替えるだけで、物理的に離れたリソースが瞬時に一つの「仮想スーパーコンピュータ」として結合される。この柔軟性こそが、AI時代のデータセンターの究極の姿だ。
第7章：エッジAIの革命——FD-SOIが「常時稼働」ウェアラブルを実現する
クラウド側で「光の力」が爆発する一方で、私たちの身の回り（エッジ）でも素材の革命が起きている。Soitecが提示したもう一つの柱が「FD-SOI（完全空乏型SOI）」だ。Apple Vision Proや将来のスマートグラスが「重くてバッテリーが持たない」理由は、AIの推論をさせるために電力を食いすぎるからだ。FD-SOIは、トランジスタの構造を工夫することで「待機時の電力漏れ」を極限まで抑え、かつ必要最小限の電圧で高速動作させることができる。
従来のエッジAIチップはバッテリー消費が激しく長時間使用が困難で、常時稼働（Always-on）では発熱・消耗が深刻だった。FD-SOI採用チップは待機電力を極限まで抑制し、センサーが常時周囲を監視してもバッテリーをほとんど消費しない。発熱が少なく顔に装着するデバイスに最適で、ウェアラブルAIの「常時稼働」を現実にする。
クラウド側の「光（CPO）」が知能の「深さ」を作り、エッジ側の「低電力（FD-SOI）」が知能の「広がり」を作る。この両輪が揃って初めて、AIは私たちの日常生活の一部（アンビエント）になる。ソニー・村田製作所・TDKなど日本の電子部品メーカーが得意とするスマートウォッチ・補聴器・医療ウェアラブルの領域で、FD-SOIベースの低消費電力チップは決定的な差別化要素になりうる。
第8章：2030年の産業勝敗図——誰が勝ち、誰が消え、誰が変貌を迫られるか
勝者①：素材メーカー（Soitec等）——SOIウェハーの独占的供給力が「AIインフラの急所」として地政学的重要性を持つ。設計でも製造でもなく「素材」がキャスティングボートを握る時代が来る。
勝者②：シリコン・フォトニクスIP保有者——BroadcomやMarvell等、CPO対応チップの設計能力とIPを持つ企業。「光回路の設計力」が次世代半導体競争の核心になる。
勝者③：光スイッチ・光インターコネクト設計——コンポーザブル・インフラの「司令塔」となる光スイッチング技術は、全く新しい市場だ。ここに早期参入した企業が次世代データセンターの神経系を握る。
淘汰リスク：プラガブル光トランシーバー専業——CPO普及により、外付け光モジュールはチップに内包される。「組み立てるビジネス」から「設計・IPビジネス」に転換できなかった企業は存亡の危機に立つ。
変貌必須①：ネットワーク企業（Cisco・Arista等）——「スイッチの箱を売る」から「データセンター全体の光神経系を最適化するアーキテクト」へ変貌しなければならない。サービス化・コンサルティング化が生存条件だ。
変貌必須②：データセンター設計・建設事業者——熱源（GPU）と冷却を物理的に分離できるようになり、立地選定・設計の自由度が劇的に変わる。「光前提の設計思想」に移行できた事業者が2030年以降の受注を独占する。
第9章：日本のビジネスリーダーへ——「光の3原則」と実践アクション
アクション①：「通信」をコストではなく「競争力」と見なせ——帯域幅がAI能力を決める
IT投資においてサーバーの台数以上に「どれだけの帯域で接続されているか」を問い直すべきだ。光接続の遅れは、そのまま意思決定の遅れ・学習効率の低下に直結する。CPO対応インフラへの更新計画を、2027年を目標に具体化することが急務だ。
アクション②：「素材」のニュースに3〜5年先行指標としてアンテナを張れ
Soitecのような素材企業の動向は、3〜5年後の半導体市場の先行指標だ。「どの材料が物理限界を突破しようとしているか」を知ることは、未来の供給網リスクを回避する唯一の手立てだ。日本企業はSOIウェハー・次世代フォトニクス素材への依存リスクを今から評価すべきだ。
アクション③：「低電力」は最高のブランド価値になる——グリーンAIが市場参入の「ライセンス」になる
データセンターの環境負荷への規制は今後確実に強化される。「光やFD-SOIを活用した省エネ戦略」は単なるコスト削減ではなく、グローバル市場で戦うための「参入許可証」となる。日本のデータセンター事業者・クラウド事業者はCPO対応設備への早期投資を「グリーン認証」の観点からも評価すべきだ。
まとめ：AIの限界はアルゴリズムではなく素材で決まる
Soitecの2026年戦略資料が伝えるのは冷徹な物理の現実だ。「AIの限界は、もはやソフトウェアのアルゴリズムではなく、物理的な素材と通信によって決まる。」
ChatGPTの次バージョンに一喜一憂する前に問うべきことがある。そのモデルを動かすインフラが、電子の壁に阻まれていないか。CPOへの移行を見越した調達戦略があるか。2030年のコンポーザブル・インフラ時代に向けた設計思想を持っているか。AIの覇権地図は、モデルの精度比較だけでは読めない。「シリコンの上に導かれた光の回路」——その物理基盤を誰が握るかが、2030年の知能インフラの勝敗を決定する。
LIF Techではこの領域の実務事例を今後も発信していきます。
分析・執筆：Yusuke（株式会社LIFRELL 代表取締役）｜分析資料：Soitec「AI Substrates: The Infrastructure Solution」2026年1月｜公開：2026年1月
